武漢理工大學暖氣片明裝采暖-武漢菲斯曼家庭采暖方案
作者： 添加時間：2018-8-1 6:06:07 瀏覽：
武漢理工大學79㎡采暖面積暖氣片明裝-德國原裝進口菲斯曼WH1D24KW壁掛爐+德國旺德福暖氣片
采暖設計要求：采暖面積79，老房子安裝暖氣要求明裝暖氣片，采暖熱負荷需求150W/平方設計。
暖氣片選配置：
客廳采暖面積:29.16平方米；暖氣片選配德國旺德福600*28
餐廳采暖面積:8.93平方米；暖氣片選配德國旺德福600*8
客臥采暖面積:11.67平方米；暖氣片選配德國旺德福600*10
書房采暖面積:13.86平方米；暖氣片選配德國旺德福600*12
棋牌室采暖面積:10.73平方米；暖氣片選配德國旺德福300*10
主衛采暖面積:4..66平方米;暖氣片選配德國旺德福300*7
采暖管道：愛水寶ppr鋁塑管，主管采用DN25，支管采用DN20
壁掛爐：德國菲斯曼WH1D24KW國內組裝機型，放置在廚房。
暖氣片閥門：采用托米雷洛，分室溫控系統。

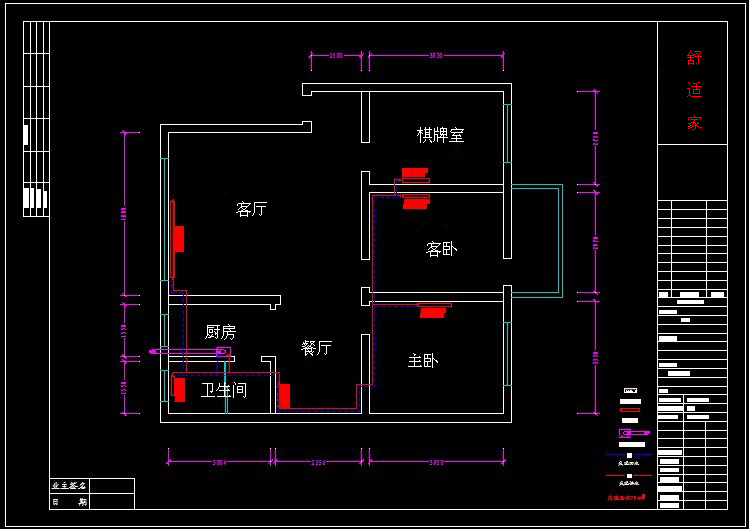

注:紅色區域為暖氣片放置區。
